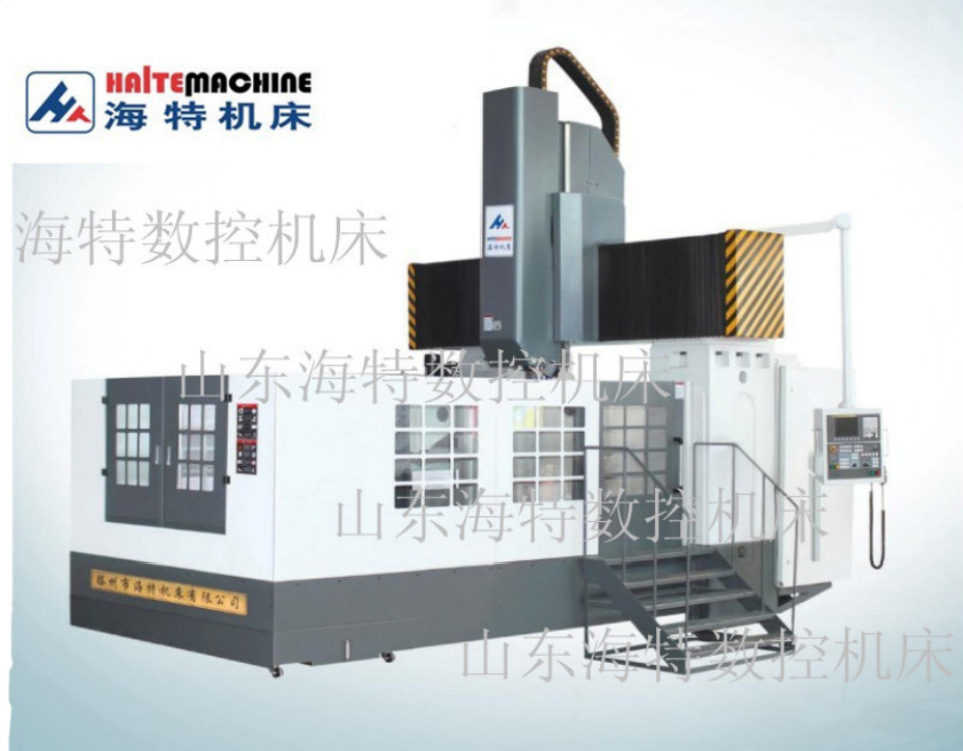

HLC4020龙门加工中心
HLC4020龙门加工中心
编号 : HLC4020龙门加工中心
规格 : 4000X2000
价格 : 电议
品牌 : 海特
数量 : 联系我们咨询库存
类型 : 龙门
材质 : 铸件,台湾品质
颜色 : 多彩可选
型号 : HLC4020
商城价 :
1280000.00
产品详情

数控龙门机床用途

本机床可用于航天航空汽车、军工、通用机械、模具制造的精密加工,适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序的自动化加工

主要结构及特点

1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性

2机床采用整体龙门框架型铸造,超大立柱,宽低座,蜂巢式结构,床身内部布置三角加强筋,床身结构厚重,从而使机床得到高刚性和长久稳定的精度

3.横梁采用45度斜跨设计与阶梯式导轨结构,刚性强结构稳定可靠。

3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机

4.X/Y/Z采用台湾大直径高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y/Z采用台湾大宽度滚柱直线导轨。承重大刚性强。

标准配置

日本三菱系统日本FAUNC系统 台湾丝杠   日本NSK轴承 台湾增压缸  台湾锁紧螺母等

选配系统部件

台湾刀库  西门子  万能回转头等

可根据客户要求专业设计开发数控设备及加工中心

项目

单位

XH1500

XH1800

XH2000

XH3000

X轴行程

mm

1500

1800

2000

3000

Y轴行程

mm

850

1000

1200

1500

Z轴行程

mm

800

1000

1000

1200

龙门最大宽度

mm

1100

1300

1500

1800

主轴端面至工作台距离

mm

150-950

150-1150

150-1150

150-1350

主轴中心至Z导轨距离

mm

155

165

  185

 200

快速移动(X/Y

mm/min

12000

12000

12000

12000

快速移动(Z

mm/min

10000

10000

10000

10000

切削进给速度

mm/min

5-4000

5-4000

5-4000

5-4000

工作台尺寸

mm

1600*850

1900*1000

2360*1200

3300*1500

工作台最大承重

kg

1500

   2000

2800

35000

工作台T型槽数/宽度/间距

5/22/100

5/22/120

7/22/100

9/22/110

主轴转速范围

r/min

6000

6000

6000

600

主轴伺服电机功率

kw

11

15

15

22

主轴孔锥度

mm

BT50-

BT50

BT50

BT50

190

190

190

190

定位精度

mm

±0.006

±0.006

±0.006

±0.01

重复定位精度

mm

±0.005

±0.005

±0.005

±0.008
